CNC Pres Freni

EH6 Serisi Elektro-Hidrolik Servo Bükme Makinesi

Uygun fiyatlı ve güvenilir bir elektro-hidrolik servo bükme makinesi mi arıyorsunuz?
EH6 serisi ihtiyacınız olan şey!
Kullanımı kolay SCS700 CNC sistemi ve standart bir elektrik tazminat çalışma. İle hassas virajlar garanti edilir. Ayrıca, standart 3 1 eksen geri göstergesi, daha fazla esneklik için 4 1 eksene yükseltilebilir. İlk kez kullanıcılar için mükemmel olan EH6, kaliteyi ve uygun fiyatları birleştirerek elektro-hidrolik bükülmeye başlamak için tercihinizi yapar.

Bize Ulaşın

PREV：WC67K Torsion-Sync CNC Pres Freni
NEXT：EH8 elektro-hidrolik servo bükme makinesi

Tanım
Teknik Özellikler
Video

EH6 Serisi CNC Pres Freni

EH6 Serisi CNC Pres Freni

-Çerçeve, stabilite ve uzun ömür için tamamen kaynaklanmış bir zıvana ve tenon tasarımı ile inşa edilmiştir. Yüksek hassasiyet sağlamak ve deformasyonu en aza indirmek için büyük bir zemine monte sıkıcı ve freze makinesi kullanılarak işlenir.

-Kapalı döngü kontrolü için üst düzey bir elektro-hidrolik servo valf ve ızgara hükümdarı benimser.

-Standart konfigürasyon 2 eksenli (x, r) arka göstergeye sahiptir veya alternatif bir seçenek olarak daha çok yönlü ve verimli 4 eksenli (x, r, z1, z2) geri göstergeyi seçebilirsiniz.

-Çalışma masası, kaydırıcı deformasyonunun iş parçası kalitesi üzerindeki etkisini etkili bir şekilde ortadan kaldıran motorlu bir CNC kontrollü anti-engelleme mekanizması ile donatılmıştır. CNC sistemi, uygun ve hassas çalışma için tazminat miktarını otomatik olarak ayarlar.

Daha Fazla Seçenek

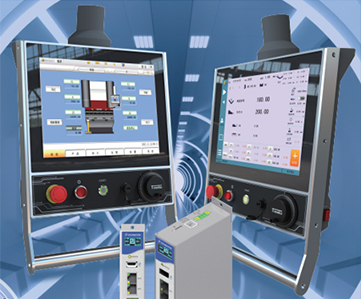

CNC Denetleyici Sistemi

CNC Denetleyici Sistemi

EH6 serisi standart olarak Techmation SCS700 CNC sistemi ile donatılmıştır, DeLem ve Cybelec gibi alternatif seçenekler de CNC sistemi için seçilebilir.

Techmation SCS700

-"Tayvan Endüstriyel Yüksek Hassasiyet 15 inç LCD Dokunmatik Ekran"

- Özelleştirilmiş EMC4 Endüstriyel Bilgisayar Kurulu, Kararlı ve Güvenilir

- Çift CPU Sistem Yapılandırması, Güçlü Bilgi İşlem Gücü, Doğru Kontrol

- Standart PLC C Motion Programlama

- Standart Ethercat iletişim uzantıları için destek

- Linux işletim sistemi, anlık güç hatasını destekler

Daha Fazla Seçenek

Sağlam yapı

Sağlam yapı

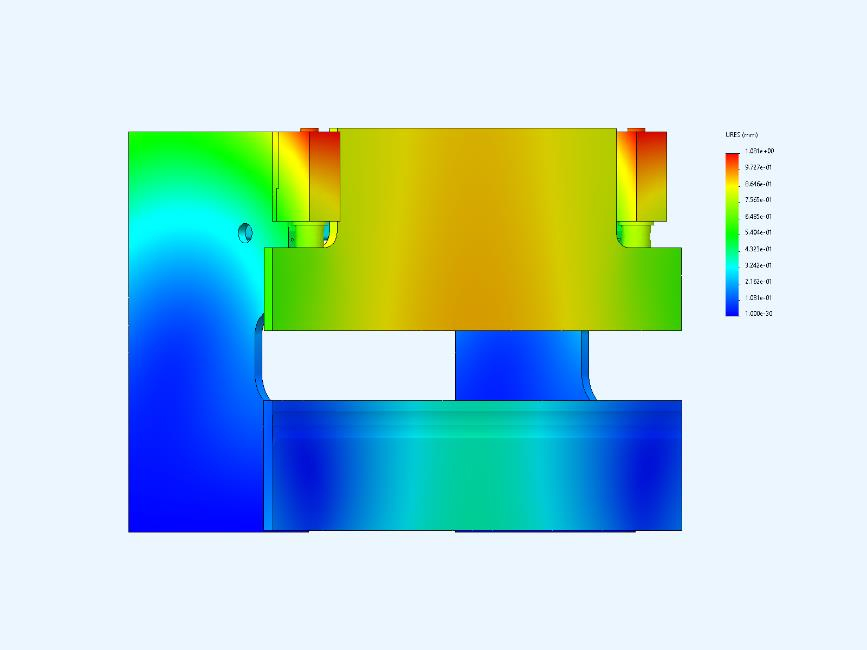

Sonlu Eleman Analiz Diyagramı

-Pres freninin mekanik yapısı ve tüm ana bileşenler 3D analiz ve optimizasyon tasarımına uğrar, kararlı makine çalışması için çekici bir tasarım ve güvenilir bir yapı garanti eder.

Rijit Çerçeve Tasarımı

-Makine, sağlamlığı ve hassasiyeti garanti etmek için yeniden konumlandırılmadan işlenmiş kaynaklı tek parçalı bir çerçeveyle tasarlanmış ve üretilmiştir.

Bütünleştirici işleme

-Kakatının tamamı, yüksek doğruluk sağlamak için CNC üç boyutlu bir işleme merkezi kullanılarak entegre bir işlemde tamamlanmıştır.

Daha Fazla Seçenek

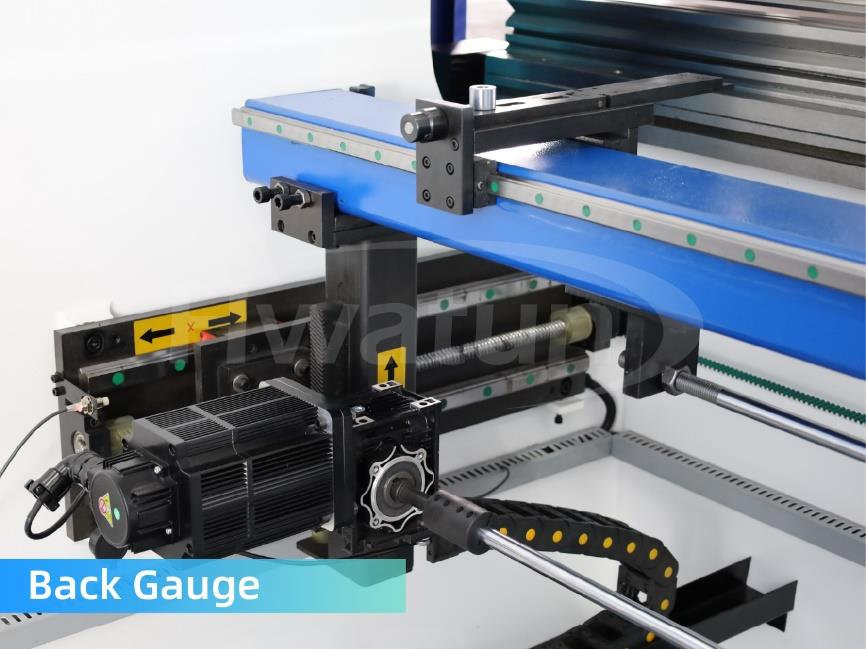

Geri Gösterge Sistemi

Geri Gösterge Sistemi

Arka gösterge yapısı, eksenlerin tutarlı ve hassas konumlandırılması için sağlam bir şekilde tasarlanmıştır, gelişmiş stabilite ve hassasiyet için çift doğrusal kılavuz raylarla donatılmış bir ışın ile.

ABG-2 X R Eksen Geri Göstergesi

- X ekseni, hassas konumlandırmayı sağlamak için doğrusal kılavuz, bilyalı vida ve servo motorun bir kombinasyonu tarafından yönlendirilir.

-R ekseni, güç iletimi olarak yüksek mukavemetli bir katı çelik çubuk kullanır, senkron konumlandırmaya yardımcı olan sarmal dişliler ve bileşenleri güvenli bir şekilde bağlamak için yüksek mukavemetli vidalar. Bu, R ekseninin hızlı yanıt, düşük arıza oranları ve kolay bakım ile doğru bir şekilde senkronize edilmesini sağlar.

Konfigürasyon

Seri	Tanım
ABG-2 (Standart)	2 eksen: x r
ABG-4 (isteğe bağlı)	4 eksen: x r z1 z2

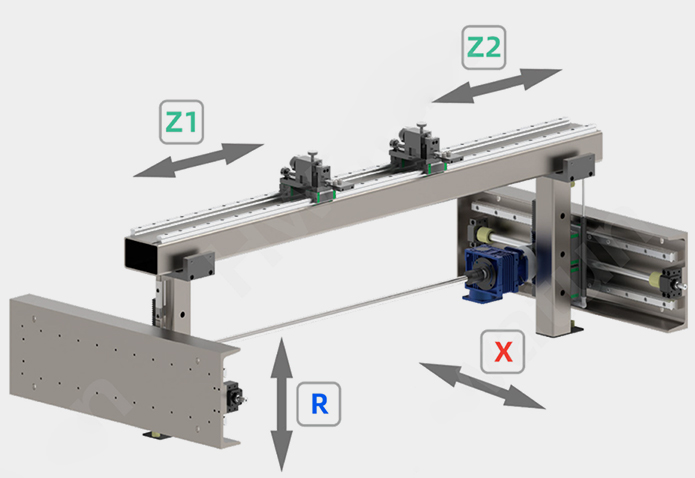

Bir dizi geri gösterge

● X ekseni: arka göstergenin ön ve arka hareketi

● R ekseni: arka göstergenin yukarı ve aşağı hareketi

● Z1 ekseni: Arka gösterge parmağının sol ve sağ hareketi

● Z2 ekseni: Arka gösterge parmağının sol ve sağ hareketi

Kesinlik

ABG Serisi	X	R	Z1*	Z2*
İnme (mm)	600	150	gelenek	gelenek
Hız (mm/s)	350	120	300	300
Hassasiyet (mm)	± 0.01	± 0.05	± 0.05	± 0.05
Mekanik	Bilyalı vida	Raf	Raf	RACK

Daha Fazla Seçenek

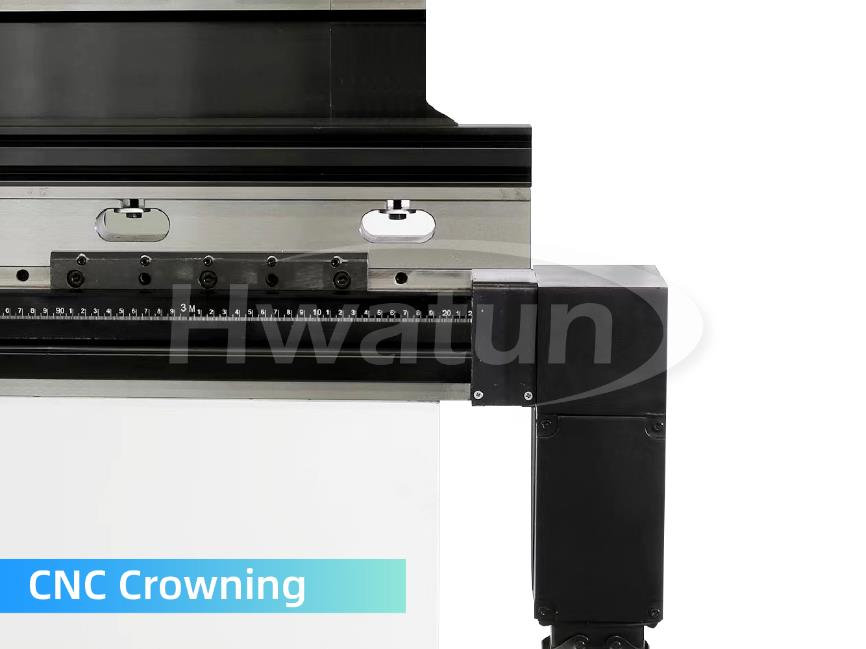

CNC taçlandırma

CNC taçlandırma

Motorlu CNC kontrollü anti-engelleme çalışma.

-CNC taçlandırma cihazı, CNC sistemine programlanan talimatlara göre otomatik olarak ayarlanabilir, bu da onu son derece uygun ve verimli hale getirebilir.

Daha Fazla Seçenek

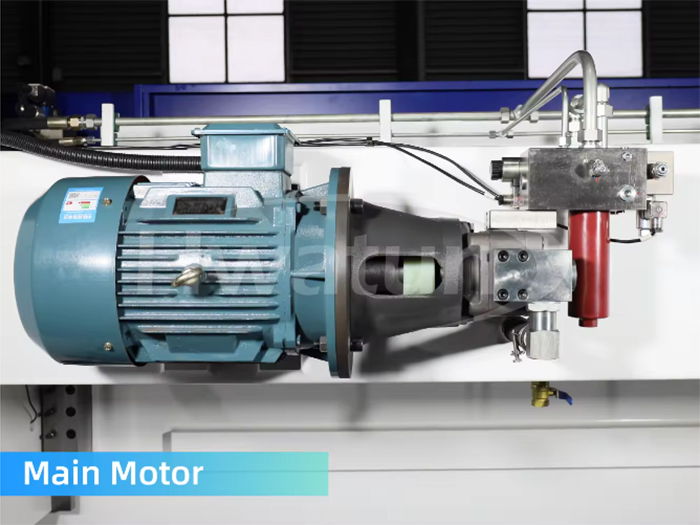

Ana motor

Ana motor

-Pres freninin ana motoru, pürüzsüz ve verimli makine çalışması sağlayan kritik bir bileşendir.
-Yüksek kaliteli malzemelerin sağlam yapımı ve kullanımı ile bu motor, her adımda istikrarlı ve güvenilir performans sağlar, olağanüstü dayanıklılık ve genişletilmiş bir hizmet ömrü sunar.

Daha Fazla Seçenek

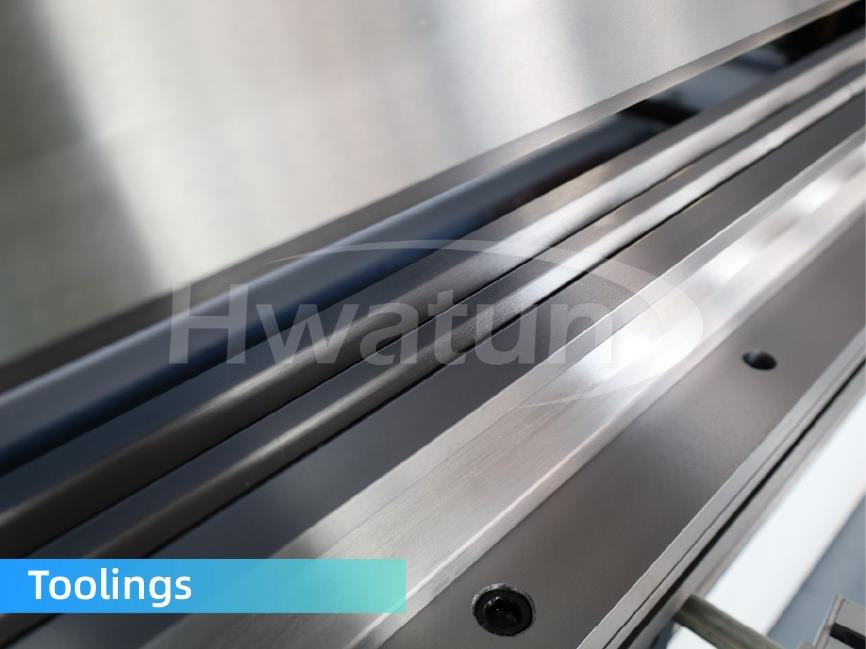

Alet

-Tüm üst yumruklar ve alt kalıplar endüktif olarak sertleşir

-Mühendislerimiz, parça çizimlerinize, ortak sac metal kalınlığına, açılış yüksekliğine ve basınç freninin bükülme kuvvetine göre en uygun araçları önerecektir.

Daha Fazla Seçenek

EH6		Birim	70T 2500	100t 2500	100t 3200	100t 4100	130T 2500	130T 3200	130T 4100	170T 2500
Maks. Bükme kuvveti		kn	700	1000	1000	1000	1300	1300	1300	1700
Maks. Bükülme uzunluğu		mm	2500	2500	3200	4100	2500	3200	4100	2500
Yan çerçeveler arasındaki mesafe		mm	2000	2000	2700	3600	2000	2700	3600	2000
Boğaz		mm	320	410	410	410	410	410	410	410
Silindir vuruşu		mm	160	200	200	200	200	200	200	200
Maks. Açık yükseklik		mm	400	470	470	470	470	470	470	470
Ana motor gücü		KW	5.5	7.5	7.5	7.5	15	15	15	15
Kaydırıcı
Yaklaşım hızı		mm/s	180	180	180	180	180	180	180	160
İş hızı		mm/s	12	10	10	10	10	10	10	10
Dönüş hızı		mm/s	170	160	160	160	160	160	160	160
Kesinlik		mm	± 0.01	± 0.01	± 0.01	± 0_01	± 0.01	± 0.01	± 0.01	± 0.01
Sırt göstergesi
X Eksen	Hız	mm/s	250	250	250	250	250	250	250	250
	Felç	mm	600	600	600	600	600	600	600	600
	Kesinlik	mm	± 0.01	± 0.01	± 0.01	± 0-01	± 0.01	± 0.01	± 0.01	± 0.01
R Eksen	Hız	mm/s	100	100	100	100	100	100	100	100
	Felç	mm	125	125	125	125	125	125	125	125
	Kesinlik	mm	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02

EH6		Birim	170T 3200	170T 4100	200t 2500	200t 3200	200 T4100	250T 2500	250T 3200	250T 4100
Maks. Bükme kuvveti		kn	1700	1700	2000	2000	2000	2500	2500	2500
Maks. Bükülme uzunluğu		mm	3200	4100	2500	3200	4100	2500	3200	4100
Yan çerçeveler arasındaki mesafe		mm	2700	3600	2000	2700	3600	2000	2700	3600
Boğaz		mm	410	410	410	410	410	410	410	410
Silindir vuruşu		mm	200	200	200	200	200	250	250	250
Maks. Açık yükseklik		mm	470	470	470	470	470	520	520	520
Ana motor gücü		KW	15	15	15	15	15	18.5	18.5	18.5
Kaydırıcı
Yaklaşım hızı		mm/s	160	160	160	160	160	120	120	120
İş hızı		mm/s	10	10	10	10	10	10	10	10
Dönüş hızı		mm/s	160	160	160	160	160	150	150	150
Kesinlik		mm	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01
Sırt göstergesi
X Eksen	Hız	mm/s	250	250	250	250	250	250	250	250
	Felç	mm	600	600	600	600	600	600	600	600
	Kesinlik	mm	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01
R Eksen	Hız	mm/s	100	100	100	100	100	100	100	100
	Felç	mm	125	125	125	125	125	125	125	125
	Kesinlik	mm	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02	± 0.02
