QC11Y CNC Hidrolik Giyotin Kesme Makinesi

Tüm metal plakaları 10 mm'den daha kalın kesebilen kesin ve zahmetsiz bir giyotin kesme mi arıyorsunuz?
QC11Y serimiz hidrolik giyotin kesimimiz sizin için mükemmeldir.
QC11Y serisi kesme, gelişmiş teknoloji ile donatılmıştır, standart bir E21S kontrol sistemi, güçlü hidrolik silindirler ve her kesimin kesin ve doğru olmasını sağlamak için kesme açısı için ayarlanabilen keskin bıçaklarla birlikte gelir.

Bize Ulaşın

PREV：QC12Y CNC Hidrolik Salıncak Kiriş Kesme Makinesi
NEXT：No next article

Tanım
Teknik Özellikler
Video

QC11Y CNC Hidrolik Giyotin Kesme Makinesi

QC11Y CNC Hidrolik Giyotin Kesme Makinesi

1. Çerçeve ve takım dinlenme, çelik yapısal bileşenlerden inşa edilir, üst alet dinlenme iç stresi ortadan kaldırmak için temperlenir, bu da artmış sertlik ve gelişmiş organizasyonel stabilite ile sonuçlanır.
2. Yağ silindirinin hareketi altında, alet tutucu kesme hareketi elde etmek için kılavuz rayı boyunca hareket eder.
3. Bir bilyalı vida arka durdurucuyu çalıştırırken, motorlu ayarlama hassas konumlandırmayı sağlar ve durdurucu mesafesinin hızlı ve düzgün çalışmasını sağlar.
4. Malzeme-basma mekanizması, çalışma sırasında basınç yağı yoluyla yay geriliminin üstesinden gelen bir dizi malzeme presleme yağ silindirinden oluşur. Kesme tamamlandıktan sonra, yay gerilimi kullanılarak sıfırlama elde edilir.
5. Daha geniş tabakalı malzemelerin kesilmesini kolaylaştırmak için, bir ölçek ve yan konumlandırma durağı içeren bir ön destek çerçevesi sağlanır.
6. Hidrolik sistem, aşırı yük taşma güvenlik korumasını ve yağ seviyesi yüksekliğinin net bir şekilde gösterilmesini içerir, bu da yüksek hassasiyetle kararlı işlem için 16 saat boyunca nominal yük altında sürekli çalışma sağlar.

Daha Fazla Ayrıntılar

Detaylar Resimler

Detaylar Resimler

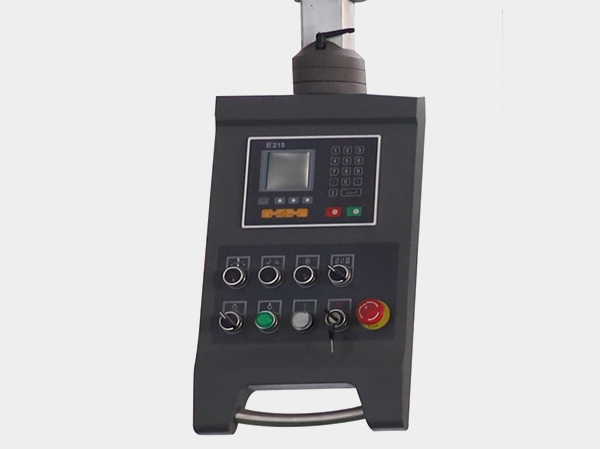

	E21S Denetleyicisi (Standart) * Hem standart motorları hem de invertörleri kontrol edebilen arka durdurma kontrolü; * Çift programlanabilir dijital çıkışlara sahip gelişmiş konumlandırma sistemi; * Her biri 25 çalışma adımı içeren 40 program için depolama kapasitesine sahip verimli iş parçası sayma özelliği; * Geliştirilmiş hassasiyet için imtiyaz fonksiyonuna sahip tek taraflı konumlandırma kapasitesi; * Parametre ayarları için uygun tek tıklama yedekleme ve kurtarma seçeneği; * LCD'de sorunsuz İngilizce-Çin dönüşümü mevcuttur.

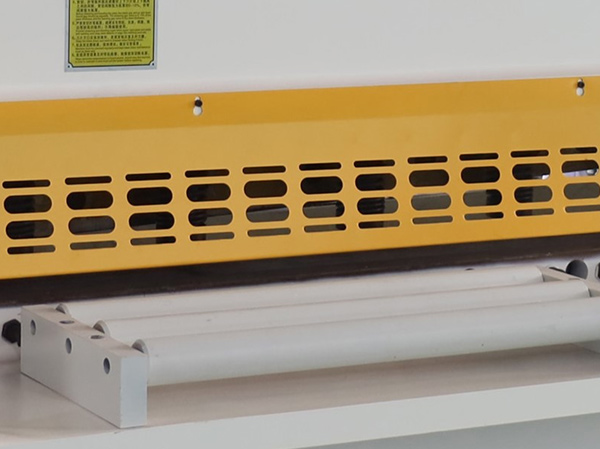

	Beslenme Çalışma Müdürü Besleme slaytı, plakanın düzgün bir şekilde ilerlemesini ve beslenme sırasında kesme konumunun kolay ayarlanmasını sağlayan çok yönlü bir hareketli silindir ile donatılmıştır. Bu, zaman ve emek tasarrufu sağlar, topun kolay sökülmesini ve kurulumunu kolaylaştırır ve aynı zamanda zahmetsiz bakım sağlar.

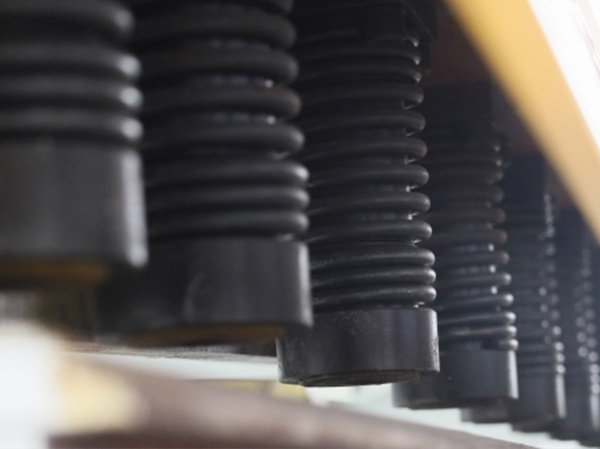

	Pres Yağı Silindir Yay 60Si2mn alaşım çelikten yapılmıştır ve şok pedi poliüretan ile kalınlaşır. Sıkıştırıcı taban, alt plaka ve yağ keçesi kalınlaştırılır ve ithal edilir.

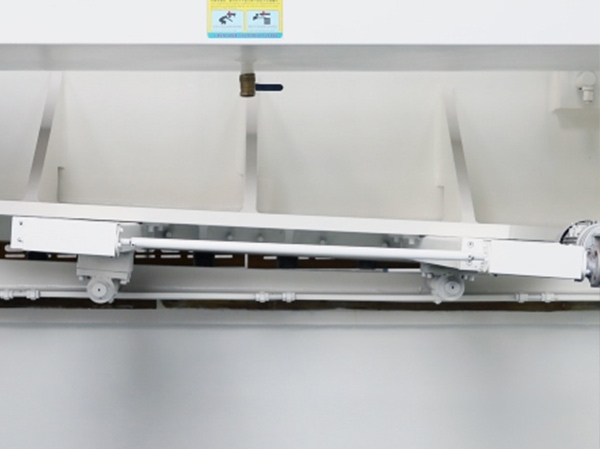

	Arka gösterge bıçağı Takım tutucunun alt kısmı, eksantrik bir şaft manşonunu içeren bir yedek silindir ile donatılmıştır. Bu manşon, motor redüktör tarafından döndürülür, böylece üst ve alt bıçaklar arasındaki boşluğu ayarlar.

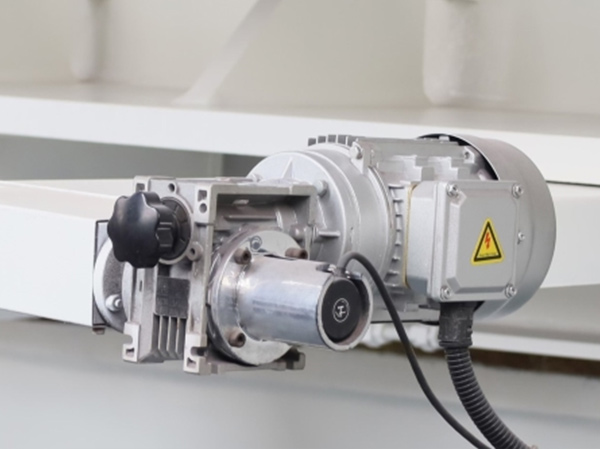

	Geri Gösterge Motoru Elektrikli arka durdurma cihazı, hem hızlı hem de yavaş ayarlamalara izin veren ayarlanabilir bir invertör ile donatılmıştır. Ayrıca, ileri, geri ve konumlandırma işlevleri sunan kullanıcı dostu bir sayısal kontrol cihazı ile donatılmıştır.

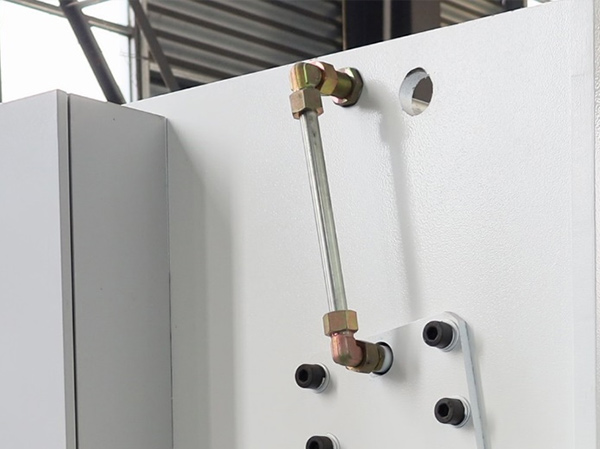

	Yüksek basınçlı ceketli tüp konektörü Kesintisiz çelik boru ve manşon eklemi arasındaki bağlantı, yüksek basınçlı direnç ile karakterizedir, yağ sızıntısı ve kolay bakımı kolaylaştırır.

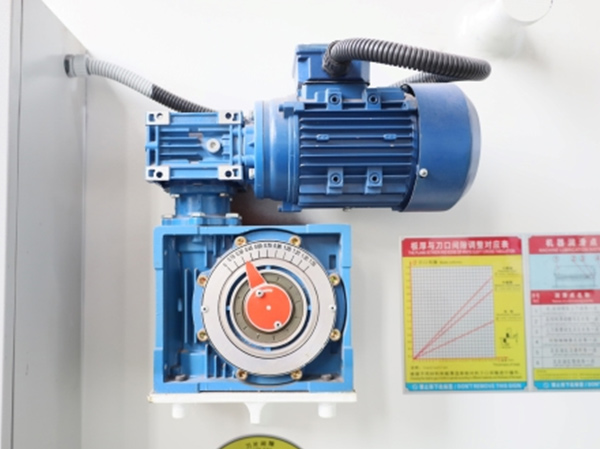

	Elektrikli bıçak boşluğu ayarı Motor ve redüktör, bıçak temizleme ayarının hassas ve hızlı kontrolü için kullanılır.

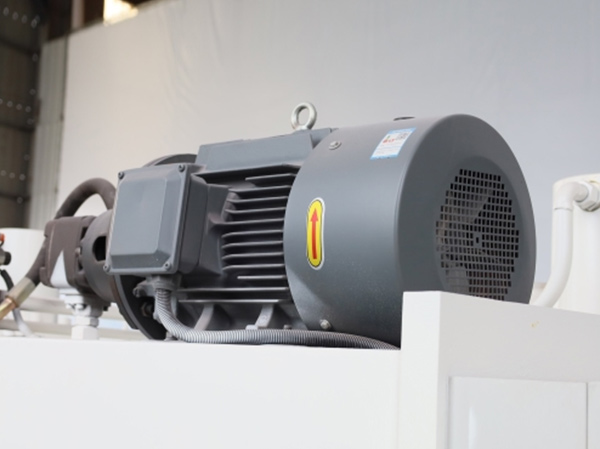

	Ana motor Yüksek kapasiteli ana motor geniş, sağlam güç sağlar.

Daha Fazla Ayrıntılar

Model	Kesme kalınlığı	Kesme uzunluğu	İnme sürelerinin sayısı	Kesme açısı	Backgauge aralığı	Ana güç
Tip	(mm)	(mm)	(T/dk)	(°)	(mm)	(KW)
4x2500	4	2500	16	0.5 ~ 1.5	20 ~ 600	5.5
4x3200	4	3200	14	0.5 ~ 1.5	20 ~ 600	5.5
4x4000	4	4000	10	0.5 ~ 1.5	20 ~ 600	5.5
4x6000	4	6000	8	0.5 ~ 1.5	20 ~ 600	7.5
6x2500	6	2500	18	0.5 ~ 1.5	20 ~ 600	7.5
6x3200	6	3200	15	0.5 ~ 1.5	20 ~ 600	7.5
6x4000	6	4000	12	0.5 ~ 1.5	20 ~ 600	7.5
6x5000	6	5000	10	0.5 ~ 1.5	20 ~ 600	11
6x6000	6	6000	7	0.5 ~ 1.5	20 ~ 600	11
8x2500	8	2500	13	0.5 ~ 1.5	20 ~ 600	11
8x3200	8	3200	11	0.5 ~ 1.5	20 ~ 600	11
8x4000	8	4000	9	0.5 ~ 1.5	20 ~ 600	11
8x5000	8	5000	7	0.5 ~ 1.5	20 ~ 600	15
8x6000	8	6000	6	0.5 ~ 1.5	20 ~ 600	15
10x2500	10	2500	12	0.5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0.5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0.5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0.5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0.5 ~ 2.5	20 ~ 600	18.5
12x3200	12	3200	10	0.5 ~ 2.5	20 ~ 600	18.5
12x4000	12	4000	9	0.5 ~ 2.5	20 ~ 600	18.5
12x5000	12	5000	7	0.5 ~ 2.5	20 ~ 600	18.5
12x6000	12	6000	6	0.5 ~ 2.5	20 ~ 600	18.5
16x2500	16	2500	8	0.5 ~ 2.5	20 ~ 600	22
16x3200	16	3200	7	0.5 ~ 2.5	20 ~ 600	22
16x4000	16	4000	6	0.5 ~ 2.5	20 ~ 600	22
16x5000	16	5000	5	0.5 ~ 2.5	20 ~ 600	22
16x6000	16	6000	4	0.5 ~ 2.5	20 ~ 600	30
20x2500	20	2500	8	0.5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0.5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0.5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0.5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0.5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0.5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0.5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0.5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0.5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0.5 ~ 3	20 ~ 800	55
